一、Unity界面介绍

Unity界面大致如图1所示。分别对各个子窗口或区域进行介绍：

• ①：标题区域，从左到右分别标明了Unity版本、License类别、当前激活的Scene文件，项目工程名，当前平台类型，图形渲染方案。其中，建议手游项目把平台类型切换为Android，具体方法为File→Build Setting→选择Android→Switch Platform。虽然编辑器不会因此在运行时为你在PC上创建Android的虚拟机或模拟器，但是代码中所有平台相关的参数都会以Android为准，以及诸如图片压缩方式等都会以Android的配置为准（图片压缩方式分平台进行配置），可以更大程度上贴近真机运行。但这种方法不会更改图形渲染方案（DX11）。
• ②：菜单栏，包括窗口设置、物体生成、帮助等等功能，也可支持编辑器类自定义的菜单增加。
• ③：主要包括Unity账号管理，编辑器窗口布局设置、场景可视类型筛选等功能。
• 场景编辑视图：包含上方工具栏，可以简便地移动、旋转编辑镜头，修改GameObject的位置、旋转角度、尺寸等transform参数。
• 游戏运行视图：以MainCamera为主视角，代表游戏实际运行时的镜头显示。
• Hierarchy：当前场景层级面板，可以查看当前实例化的所有GameObject及其结构。
• Project：项目工程资源目录面板，可以浏览项目工程Assets文件夹下，所有的资源文件。
• Inspector：属性面板，点选GameObject出现，显示当前点选的Gameobject的所有组件及其参数属性，并可以进行组件增删、参数调节等操作。

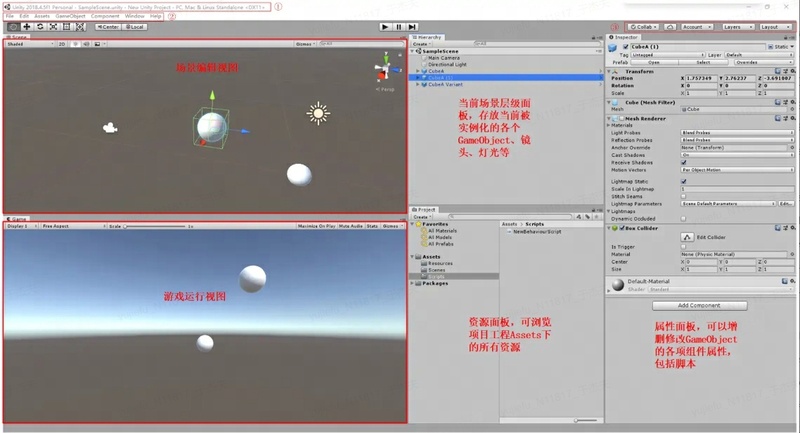

图1 Unity引擎界面简介

二、Unity工程特殊目录

当我们新建一个Unity工程时，会自动生成如图2所示的目录结构：

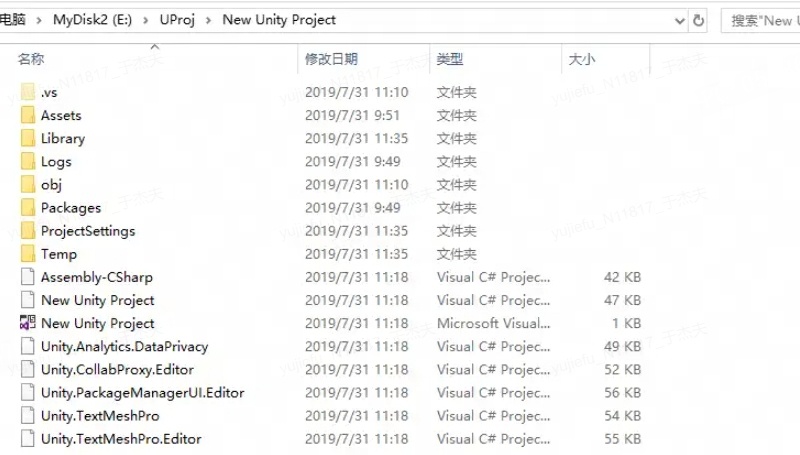

图2 Unity工程的目录结构

Unity有一批保留相关逻辑或API的特殊目录，比如：

• Assets：目录内所有的文件都可以在编辑器Project界面内访问到，并且可以用API获取到这一级目录。
• Library：Unity会把Asset下支持的资源导入成自身识别的格式，以及编译代码成为DLL文件，都放在Library文件夹中。
• ProjectSettings：编辑器中设置的各种参数
• Packages：存放Unity的各种功能增强插件包的地方。

平时我们主要使用的是Assets目录，在其之中没有自动创建的子文件夹，但是我们可以自行创建一系列带保留逻辑的特殊目录：

• Resources：资源存放文件夹，可以使用Resources.Load()方法把指定路径和名字的资源加载到内存使用。在打包的时候，Unity默认会把该目录中的所有资源打入AssetBundle，任何Assets下名为Resources的目录都遵循该逻辑，不论层级。
• Editor：Unity编辑器自定义扩展程序目录，不论层级。Editor目录下的所有文件不会被打包。由于编辑器程序一般会引用UnityEditor命名空间，若被打包，会报错找不到UnityEditor，所以编辑器扩展程序都应该放在Editor中，以免报错导致打包失败。
• StreamingAssets：一般是Assets的下一级目录，唯一。该文件夹也会在打包时全部打进包中，但它是“原封不动”的拷贝，一般用于存放视频文件、或者已经提前打成AB的资源之类的东西。



三、资源的“身份证”：meta文件

在Assets目录下，所有的目录和文件，都会由Unity自动生成同名的以.meta为扩展的文件。meta文件主要包含以下内容：

• guid：重点中的重点，是Unity对该资源或目录的唯一标识和全局引用/查找依据。
• ImportSetting：对于Import类型的资源，比如Image，FBX，记录其ImportSetting面板所有的参数配置，这也是导致meta文件有diff的主要原因。
• assetBundleName/assetBundleVariant：Unity内可以对资源手动分配AssetBundle归属，这两个字段负责记录该手动配置。
• (2018.3版本前）timeCreated：记录资源最后一次被修改时的时间戳（而非资源创建时间），基本没用，而且时常变化，很容易造成meta文件冲突。使用2018.3以前的版本，需要小心处理这个字段的DIFF，慎防漏传错传。

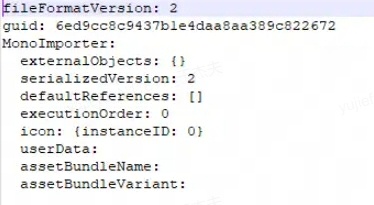

图3 一个典型的meta文件内容

guid是在资源被新建时就确定的，由Library/assetDatabase负责管理，即使手动删除meta文件，Unity再次自动生成时，guid也不会变化，同时也保证了全局唯一性，不会出现重复的问题，所以当发现guid有diff，应当审慎处理，从资源被创建开始，guid不应该会有变化，除非是手动把Library目录删掉了。在timeCreated属性被移除后，其实meta冲突的可能性已经下降不少，以下列举部分本人遇到过的meta文件在多人协作下遇到过的两个多发问题：

1. 同学A上传了新建的资源X，但是忘记同时上传资源X.meta，同学B/C/...在Update Svn后，各人本地Unity工程各自生成了自己的X.meta，B/C/...开始在各个地方引用资源X，此时同学A补充上传X.meta，同学B/C/...的X.meta在更新后guid发生变化，相关引用位置全部变成missing。同时可能衍生出guid冲突的问题。
2. 同学A对资源X的Import Setting进行修改，但没有上传X.meta，此后Update Svn时因其他人上传过同一位置修改，导致冲突，同学A没有处理冲突，并把X.meta保持冲突状态上传。其他人Update后，因meta维持冲突，导致文件在Unity中识别失败。

guid冲突可以通过Unity的Console发现，导入资源后，但凡有冲突的，Unity会以warning的形式打印出来，如图4所示：

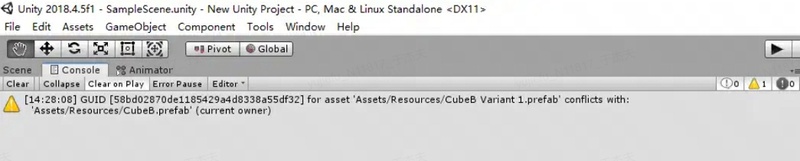

图4 Unity导入资源时关于guid冲突的warning



四、核心概念：GameObject/Prefab/Scene

1、GameObject

GameObject时Unity中的基本操作对象，类似于UE4中的Actor。如前面所述，任何可以出现在Hierarche里的东西都是GameObject，包括灯光、镜头、3D物体、2D的UI、粒子系统等。GameObject都包含最基本的Transform组件，其中包含position、rotation和scale属性，对于2D GameObject，可能会以Rect Transform代替Transform。其余各种组件（Component）可以根据需要自行添加，包括Unity内置的各种组件，或者是使用者自己编写的，继承自Monobehaviour的C#脚本。

Monobehaviour类提供了多种API，可以通过gameObject和transform属性方便地调用，以获取当前GameObject的各项组件实时参数或状态。这里一个常见的问题是使用者新建了一个脚本，但是在编辑器中Add Component时，无法搜到它，导致无法添加到GameObject上。这种问题一般的原因是类没有继承Monobehaviour，可以着重检查以下。

2、Prefab

GameObject是实际在场景中作用的物体，而Prefab（预制体）则是GameObject的描述文件，或者说是母体/模板，我们可以利用Prefab，快速批量地、动态地生成GameObject。实际项目中一般都是先提前编辑好各种需要的GameObject，存成Prefab，运行时通过代码把Prefab加载到内存，并利用它实例化出GameObject。

需要说明的是，Prefab本身并不包含任何模型贴图等真正的素材文件，它只是一个虚拟的“参考”，它实质上是通过文本文件的形式，将GameObject的各项属性和引用等，记录下来。利用GameObject生成Prefab的方法很简单，直接从Hierarche拖动到Project里需要的目录就行，具体见图5。

图5 拖动GameObject生成Prefab

可以注意到，Hierarche中，不是由Prefab实例化而来的GameObject是灰色方块图标，否则就是浅蓝色方块图标，Cube生成对应Prefab后，其本身也变成了浅蓝色，表明是由Prefab-Cube实例化而来，此后对该Cube实例做的修改，都可以同步保存到Prefab-Cube中。

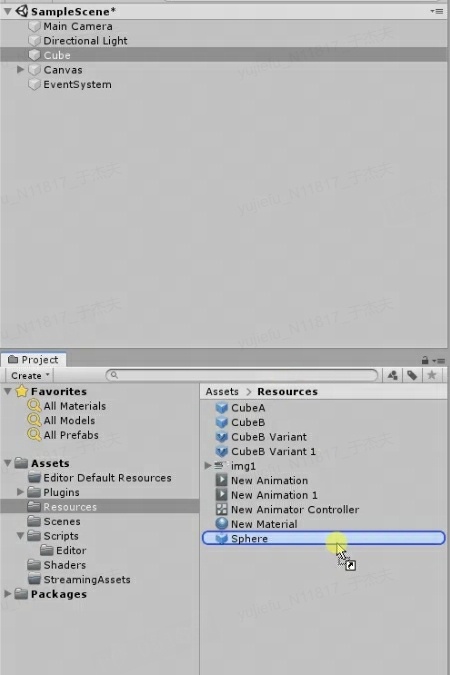

相反地，如果我们想在编辑器中直接依据某Prefab生成Gameobject，则反向拖动，由Project窗口拖动到Hierarchy里即可。

在2018.3之后，Unity的Prefab系统大改，增添了诸如Nested Prefab，Prefab Override，Prefab Variant，功能强大了不少，但操作复杂度也略有增加，由于这部分内容较多，这里暂不做具体介绍，读者可以自行了解。

3、Scene

Scene也是可以实际存在于硬盘中的一种Unity内置的文件类型，后缀名为.scene。Scene是场景单元，一个场景单元可以保存其所挂载的所有GameObject状态及参数（不一定是通过Prefab生成的），一旦加载便以最后保存时的状态展示，场景可以通过Application.LoadLevel系列函数进行不同场景文件间的切换。场景切换会把隶属于当前场景的所有GameObject统一销毁，如果希望保留部分GameObject，应在切换前，使用DontDestroyOnLoad()方法，对其进行保护。DontDestryOnLoad会创建一个独立的Scene，其中的GameObject不会随着切场景被销毁，如图6所示。

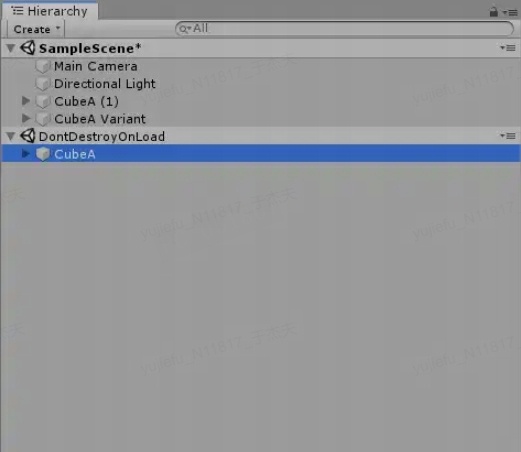

图6 DontDestroyOnLoad创建独立的Scene

需要说明的是，切场景不一定需要依赖多个Scene文件和LoadLevel方法完成，本人曾经任职的项目组就是从头到尾单一Scene的架构，其中所有的切场景都是完全手动指定的GameObject销毁和创建。多Scene在场景管理上更加清晰和方便，但需要注意数据同步的问题，数据尽量不要依赖于GameObject存储，如果实在需要，应使用DontDestroyOnLoad。而单Scene则需要自行管理好当前场景中所有的物体，确保切场景时不存在错清漏清的情况。两种方案各有优点，可根据实际情况选取。



五、简单3D模型

模型与Renderer

简单3D模型，包括可以通过Unity直接创建的所有3D GameObject，如立方体、球体、椭圆体、平面等。3D模型主要使用Mesh进行渲染，简单3D模型生成后都会带有Mesh Filter和Mesh Renderer组件。前者指定了该物体的Mesh，值得一说的是，该Component的Mesh可以通过代码指定顶点数据和UV等参数后动态生成并赋值，而简单3D模型生成时都会自带Unity默认的对应模型Mesh。而后者则是使用Mesh Filter所指定的Mesh作为输入，并使用指定的Material（材质球）进行渲染。因此，Mesh Filter和Mesh Renderer都是成对出现的。Renderer对于需要需要显示在游戏里的GameObject来说是必不可少的，Unity对于场景GameObject的渲染处理逻辑是遍历场景中所有的GameObject并取含有Renderer的部分作渲染。对于3D模型是Mesh Renderer或者Skinned Mesh Renderer，对于2D的UI来说则是Canvas Renderer。除此以外还有其他类型的Renderer，这里不一一赘述。

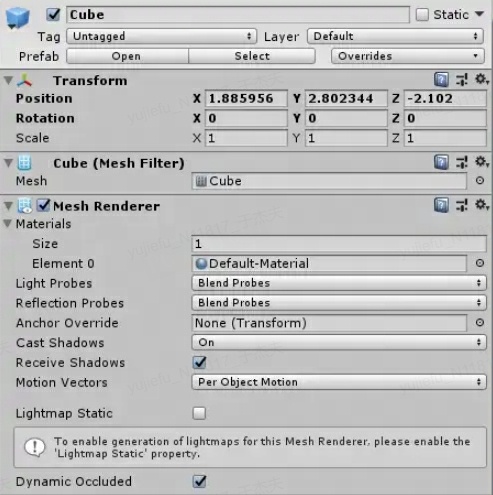

图7 一个简单立方体的Components

Material与Shader

如果我们需要自定义一个模型的渲染方式，一般是使用Shader（着色器）。在Unity中，我们需要先在Project窗口右键，生成Shader文件，Unity的Shader使用CG语言，新建之后已经自带一些默认代码，这里对于Shader逻辑编写和CG语言不做具体描述，主要介绍下Shader索引路径：



图8 Shader索引路径

由于我们创建的Shader，需要配套地创建Metarial（材质球）才能使用，为材质球指定我们自定义的Shader时，就会用上这一路径：

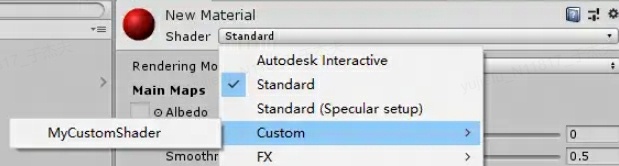

图9 为材质球指定自定义的Shader

此后，再把该材质球绑定到Mesh Renderer中，就能让对应的3D模型按自定义Shader的逻辑进行绘制。



六、2D（UI）

在Unity4.6版本以前，没有一个官方的UI解决方案，最著名的第三方UI解决方案是NGUI。此后4.6版本，官方UI方案——UGUI出现，UGUI很多方面都参考了NGUI，但在此后很长一段时间的更新中，UGUI作为官方原生支持的UI方案，具有了更多的优势。由于笔者的项目经验仅限于UGUI，本文后续的UI介绍也以UGUI为主，望见谅。

Canvas

Canvas（画布）是UGUI所有功能性UI组件所必须的根节点。若我们直接在Hierarchy中创建一个UI GameObject（下面简称UI），但场景中未有含有Canvas组件的GameObject，则Unity会自动帮我们创建一层名为Canvas的GameObject，其中就含有包括Canvas组件，并自动地把我们要创建的UI组件挂载在Canvas下作为子节点。

一个自动创建的Canvas GameObject如图10所示：

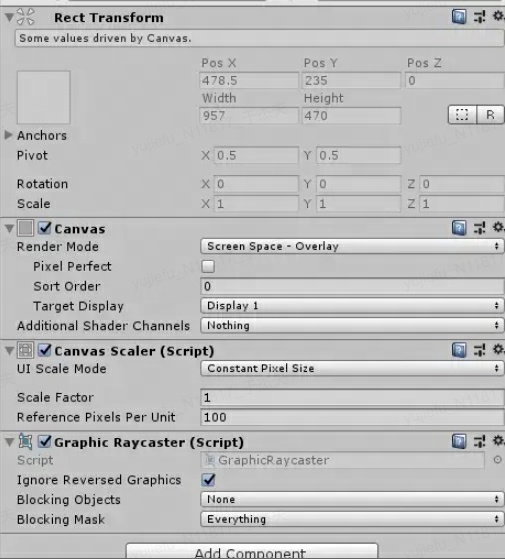

图10 一个自动生成的Canvas GameObject

Canvas负责其子节点下所有带有Canvas Renderer的UI的渲染（UI创建的时候都默认带有Canvas Renderer），而不挂在Canvas下，或者不带Canvas Renderer的UI，都是无法被绘制的。

对于Canvas，其中有个参数是Render Mode，这是一个三选一的选项参数，其中三个参数分别解释如下：

• Screen Space-Overlay：Canvas下所有的UI永远位于屏幕最前面，不需额外指定UI的摄像机。此时UI不由某一具体的摄像机负责绘制，哪怕没有任何一个摄像机，UI都能绘制。由于该模式下，UI的高度不可控，实际项目中很少使用，对于一些必须固定在最高层级的UI，可以使用。
• Screen Space-Camera：这个模式需要指定摄像机，相机投射获取到的Canvas界面即是最终显示结果。一般而言，UI相机都需要和主相机有所区分。这种模式下相机和Canvas有一定的距离，中间可以插入例子特效、或者UI上显示模型等。这是游戏系统UI最常见的模式。
• World Space：该模式下，Canvas及其所有子UI视为场景中的普通的3D物体，可以用于作为跟随模型的UI——比如血条之类的显示。

Graphic RayCaster

Canvas必备组件之一，用于UI的射线检测，当点击或其他输入事件发生时，会检查该Canvas上哪个UI被射线碰撞到。

Event System

与Canvas类似地，EventSystem也是不可或缺的。但与Canvas不同的是，Canvas可以存在多个，但EventSystem时全局唯一的。创建UI时，Unity也会检查并自动创建带EventSystem的GameObject。

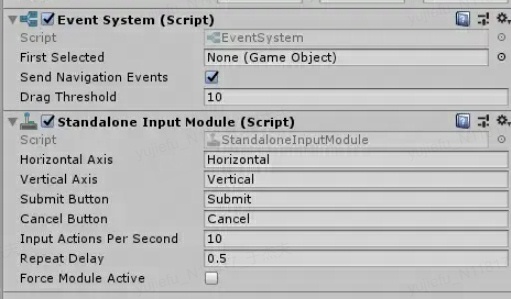

图11 自动创建的Event System GameObjct

Event System主要负责对整个输入事件系统管理，并进行事件分发。

StandaloneInputModule

BaseInputModule是一个基类，StandaloneInputModule是Unity自带的对该基类的一个继承实现，负责接收用户输入，是整个Event System的输入源。用户也可以实现自己的InputModule。

事件监听者：UI功能组件（以按钮为例）

我们已经有了输入事件的生产者EventSystem，但为了开发与用户输入事件相关的逻辑，我们还需要有输入事件的监听者。这里以按钮的点击事件为例，以如下步骤可添加一个事件监听者：

1. 创建Monobehaviour脚本，编写监听函数，要求公开级别为public
2. 创建按钮UI
3. 把脚本添加到按钮GameObject上
4. 给Button组件的OnClick()属性添加监听，如图12所示。

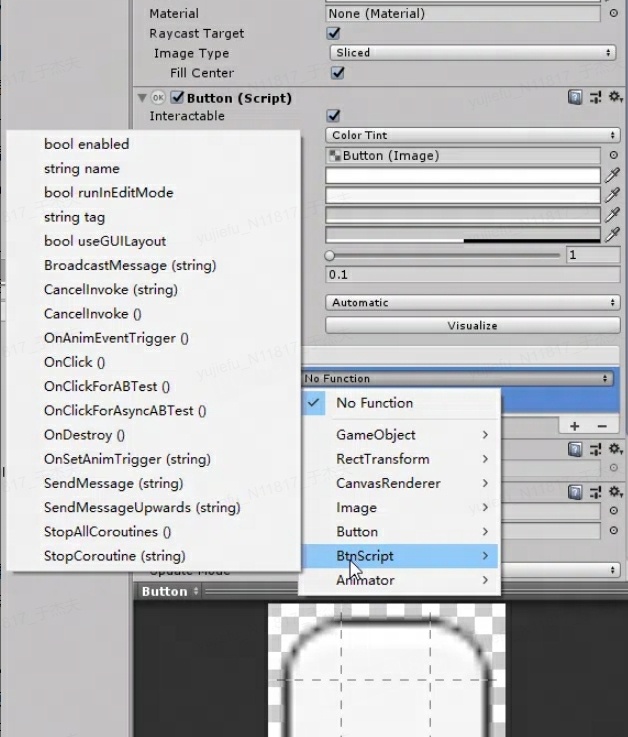

图12 给Button OnClick事件添加监听者



七、动画系统

Unity的动画系统主要由三部分组成：

• Animation：基本的动画片段，是动画表现的主体。
• Animator Controller：动画状态机，每个状态即是一个Animation，Controller可以配置状态之间的转换逻辑
• Animator：Component，挂载在GameObject上， 引用Animator Controller，可以通过脚本逻辑驱动Controller状态切换。

Animation

最基本的动画单元，可以用关键帧KEY动画，或者使用曲线来KEY，可以在任意有效持续时间内的帧上添加事件帧（白色长条），并绑定相关GameObject上的脚本方法：

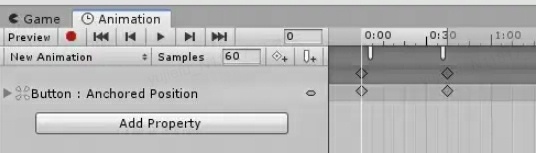

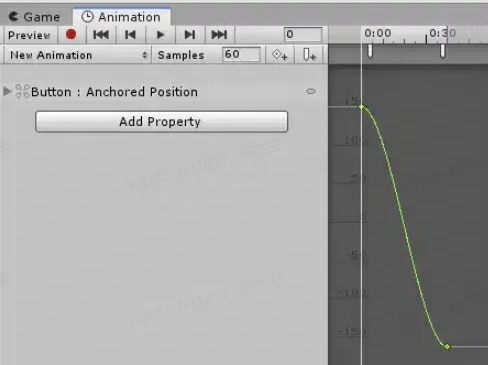

图13 Animation的关键帧视图和曲线视图

Animator Controller：

Animator Controller的重点在于状态跳转的配置，状态跳转主要有两种类型：播放结束自动跳转/参数控制跳转。其中前者通过状态跳转配置中勾选Has Exit Time并填写Exit Time，并且保持Condition为空即可。动画片段播放持续到Exit Time后，将开始跳转。后者主要靠Condition中的条件完成跳转，这个要求Controller有相关的控制参数(Parameters)，我们可以配置多种类型的参数，并且在跳转中设置相应的条件，然后通过脚本进行参数的取值控制或触发，以逻辑驱动状态跳转。当然我们也可以同时填写Condition和勾选Has Exit Time，这种情况下，跳转发生则需要同时满足两个条件：参数条件符合，播放长度达Exit Time。

另外，使用者可以配置动画跳转的融合，如图14右所示，使用者可以通过Transition Duration、Transition Offset配置融合参数，也可以通过下边的图形直接拖动配置，【需要注意的是，跳转源动画在融合区间结束时间点之后的部分A，以及跳转目标动画在融合区间开始时间点之前的部分B，是不会被播放的，意味着A和B内的事件帧是无法被触发的，真实案例】。所以安全起见，不建议把UI清理或交互阻塞等关键逻辑建立在动画事件帧上，因为你无法保证它一定被执行！

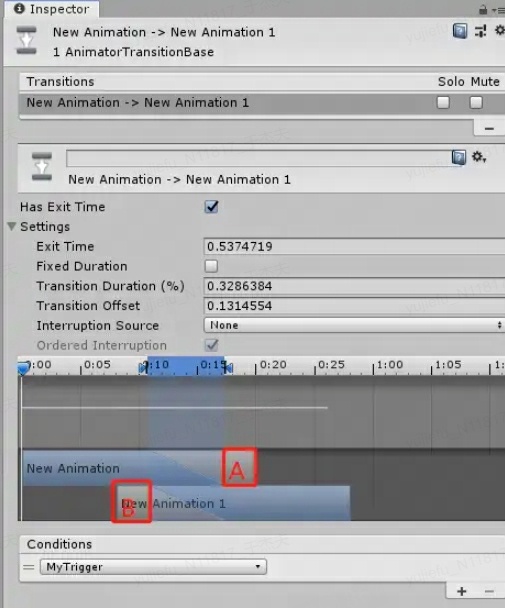

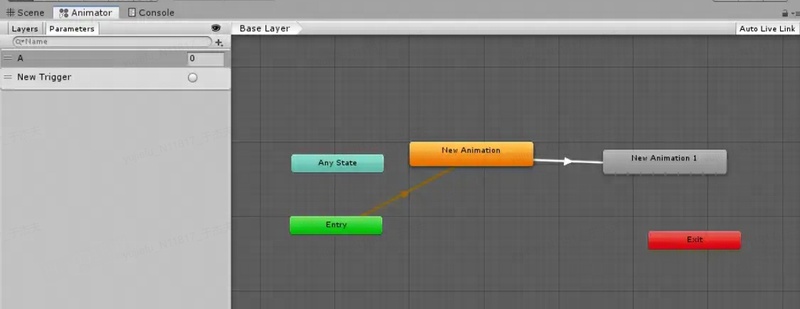

图14 Animator Controller及其状态跳转配置

Animator

Animator是挂载在GameObject上的Component，需要指定Animator Controller才能播放动画，若Animator在GameObject被激活/生成时即处于Enabled状态，则动画的默认状态（图16左，黄色状态框）会立即播放，若不希望Animator自动播放，应当先把Animator设置为Disabled，按需激活。另外Animator对象可以通过脚本获取，通过相关API设置Controller内对应参数，或者直接播放指定状态等，具体可自行参考Unity Script指引。



八、脚本开发

所有的Unity API可以参考： https://docs.unity3d.com/2018.4/Documentation/ScriptReference/  （注意选择Unity版本）

这里主要介绍以下GameObject全生命周期的Mono类方法，和序列化相关。

GameObject全生命周期中的Mono类方法：

• Awake：最早执行，GameObject被激活后，对象的数据和状态初始化后，只触发一次。不激活不调用。
• Start：脚本第一次调用Update之前调用，只触发一次。
• OnEnable：GameObject由Disabled（未激活）变为Enabled状态时触发，可多次触发。
• OnDisable：激活变为未激活时触发，可多次触发。
• Update：每帧调用。
• FixedUpdate：固定更新，默认情况下0.02秒一次，可以通过TimeManager进行配置。
• LateUpdate：每帧调用，但顺序在所有Update中最后。
• OnDestroy：该组件被销毁，或对应GameObject被销毁时调用，只有在其被激活过后才会触发。（由于OnDestroy不一定被调用，建议清理逻辑放在OnDisable里，而不是OnDestroy，真实案例）

序列化：

序列化是Unity对于脚本组件参数支持图形化编辑的一种解决方案。一般而言，脚本类中定义为public或带[SerializeField]的可序列化对象，会出现在Inspector里，开放给使用者直接赋值和编辑，相当于暴露参数。对于序列化的域，有如下要点：

• public，或带[SerializeField]的自定义非抽象类/结构体
• 非static，非const，非readonly
• 可以被实例化的其他域类型
• 泛型、字典、高维数组、委托等不能被序列化
• 序列化对自定义类型的空引用和多态支持不好（空引用会自动构造对象，多态则是List<BaseClass>序列化派生类时只会序列化基类的信息。）
• Prefab的大小会因应其挂载的脚本序列化的域数量变大而变大，哪怕增加的域是空引用。所以对于广泛使用的脚本类（比如所有UI或所有模型都需要挂的一个基类）而言，应节制地使用序列化，以免导致资源体积不必要地增大。

而对于字典这种无法被序列化的类型，我们也可以使用ISerializationCallbackReceiver这个接口实现间接的序列化，具体可以参考Unity官方给的例子：https://docs.unity3d.com/2018.4/Documentation/ScriptReference/ISerializationCallbackReceiver.html

其他常用的UnityAPI相关的类：

• Component类，可以访问、增加同GameObject下的指定Component，比如gameObject.GetComponent<T>(), gameObject.AddComponent<T>()
• GameObject类，实例化Prefab，删除、查找GameObject、Component等，比如GameObject.Instantiate()。
• Transform类，访问GameObject的transform属性、或其父/子节点。
• PlayerPrefs类，数据库与存储，可以本地持久化存储一些简单类型的值，比如：

  1	PlayerPrefs.SetFloat(“Score”,0.1f);

  2	PlayerPrefs.Save();

  3	float a = PlayerPrefs.GetFloat(“Score”);
